逆变电源RCD测试负载柜

逆变电源RCD测试负载柜

发布时间:2019-04-06 点击量:363

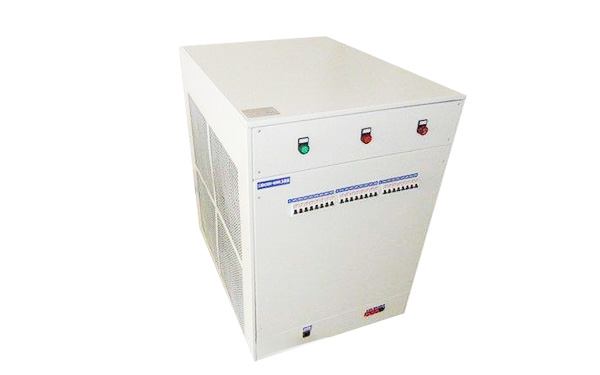

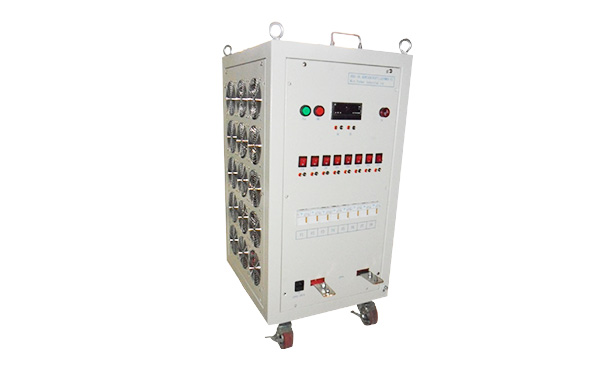

逆变电源RCD测试负载柜
    • 逆变电源RCD测试负载柜
    • 逆变电源RCD测试负载柜

  ◆RCD非线性负载由阻性负载、容性负载和模拟阻抗电阻组成,通过独立的线路输入模拟阻抗电阻,可对负载阻值进行微调,实现负载功率的非线性加载。

◆负载基准功率因数为0.7,通过有功功率、无功功率的自由组合,可实现功率因数在0.2-1范围的调整。

◆负载额定电压、额定功率均可根据用户需求进行定制。

  概述:RCD负载是一种非线性模拟负载,可用来测试数据中心发电机组、UPS等供电设备,了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测,可避免其在实际使用时无法带动负载或对电网造成污染,从而保障供电安全。

原理与应用:随着当今社会数字化、网络化发展,计算机、网络设备等整流性负载被大量使用。这些由整流滤波电路构成的负载具有非线性特征,其阻值并不恒定,对供电设备输出范围、稳定性的要求更高。因此,对于数据中心后备发电机组、网络电源UPS等供电设备,必须使用具有非线性特征的模拟负载,对其峰值因数等参数进行调试检测。

但是,传统的RLC式模拟负载基于线性负载,无法模拟出非线性负载的变化特性,也就难以测试出发电机组、UPS在数据中心、网络电源环境中的实际表现。只有使用RCD非线性负载,才能对供电设备的输出功率和电源质做出最准确的判断。目前,这一领域尚缺少成熟的技术规范和应用案例。

其电路原理如下图所示:

本产品可广泛用于数据中心、网络通信、金融、保险、学校等各个领域的后备发电机组、UPS电源的检测维护,填补了市场空白。


主要功能与参数:

◆加载后可对待测设备的电压、电流、有功功率、无功功率、视在功率、功率因数、频率等参数进行测量,并协助用户测试峰值因数。

◆通过谐波分析,可检测电压、电流的2~50次谐波含量及总谐波含量,检测设备在非线性负载条件下的电源质量。

◆负载带有多功能测量仪表,可显示电压、电流、功率、功率因数、频率等参数。

◆通过计算机软件控制负载,可实现自动化测试,并对测试数据进行显示、记录和管理。

◆全部测试数据可保存在软件数据库中,可对历史测试数据进行随时查询,导出为Excel等通用格式文件,并支持打印。

◆负载具有过电压、过电流、过热、风机异常等多重保护功能,发生危险时自动卸载,还可通过手动急停开关实现强制卸载。

以40KVA220V,120KVA380V为例

1. 整机参数:

l 风机功率:160W*2

l 风机风量:150立方米/分钟

l 风机及控制回路电压:AC220V

l 额定工作电压:AC220V

l 智能仪表显示:电压、电流、有功功率、无功功率、频率、功率因数。

l 通讯接口:RS485,

l 通迅协议:MODBUS-RTU

l 保护:过载保护,短路保护。

l 有功负载投切:小型断路器

l 无功负载投切:交流接触器

l 整机最大功率:99KW

l 单相最小调节功率:1~33KW

l 有功功率调节:0~40KW

l 无功功率调节:5、10、12、15、17、20、22、25、27、32Kvar

l 整机功率误差:±5%

l 外型尺寸:(宽*高*深)1300*850*550

l 净重:70KG
