双通道100KW直流充电桩测试负载

双通道100KW直流充电桩测试负载

发布时间:2019-04-07 点击量:949

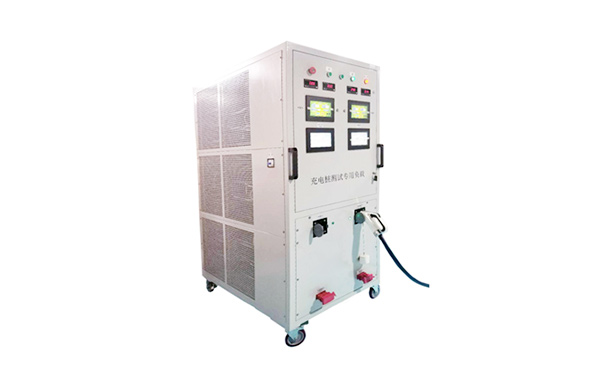

双通道100KW直流充电桩测试负载
    • 双通道100KW直流充电桩测试负载
建宏JH-RYF-B100KWD800-Z电阻负载箱是一款专门用于电动汽车直流充电桩现场检测装置,主要应用于直流充电桩产品现场安装调试及功能验证,基于国标协议GBT 27930-2015开发,适用于非车载充电机生产厂家,可广泛应用于充电设施制造商、电力部门、各级计量单位对电动汽车直流充电桩 ,进行前期研发调试,出厂测试等。

研发标准

GB/T 20234.2-2015 电动汽车传导充电系统(第1部分:通用要求)

GB/T 20234.1-2015 电动汽车传导充电用连接装置(第1部分:通用要求)

GB/T 20234.2-2015 电动汽车传导充电用连接装置(第2部分:交流充电接口)

GB/T 20234.3-2015 电动汽车传导充电用连接装置(第3部分:直流充电接口)

GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

NBT 33008.1-2013 电动汽车充电设备检验试验规范 第1部分:非车载充电机

NBT 33008.2-2013 电动汽车充电设备检验试验规范 第2部分:交流充电桩

QGDW 1591-2014 电动汽车非车载充电机检验技术规范

QGDW 1592-2014 电动汽车交流充电桩检验技术规范


 产品特点

1. 本电阻负载箱配有2套标准的BMS模拟系统以及2套100KW程控电阻负载(每个枪座接口可单独使用 100KW、可并联使用200KW、可与其它负载并联使用、BMS系统与负载联动可调);

2. 带上位机软件能对CAN通讯报文同步翻译和分析;

3. 具备模拟电池电压功能(400V左右);

4. 具备绝缘故障模拟功能(电阻7档位可调)

5. 预备大功率输出负载接口,方便连接电阻负载,电子负载,电池负载或回馈负载等。

6. 插枪电压值、双温度检测;

7. 充电控制导引测试装置,以及协议一致性测试;

8. 充电电压电流、辅助电源电压、充电状态实时监控并显示;

9. 模拟BMS对充电机的通信,报文、时序、通信速率、报错机制;

10. 具备车辆控制导引电路模拟功能;

11. 严格参照GB/T 27930-2015充电桩协议,同时兼容2011版国标;

12. 通过软件定时发送时间、超时判定时间,方便对不按国标进行的电动汽车进行调试;

13. 仪器设备箱体式结构,方便外出携带,且电气防护等级高;


技术参数

品名

负载测试设备

型号

JH-RYF-B100KWD800-Z

枪座数量

2

检测对象

直流充电桩

工作电源

220VAC±10%

通信接口

USB

显示方式

7寸触摸屏*4

是否带上位机软件

工作温度

-20℃-50℃

产品尺寸

W750*L1500*D1850

测试项目

大功率带载、报文翻译、模拟电池电压、 充电电压监测、故障响应、充电状态、通信状态、自动充电响应、绝缘故障模拟等。
