双通道10KW直流充电桩测试负载

双通道10KW直流充电桩测试负载

发布时间:2019-04-07 点击量:966

双通道10KW直流充电桩测试负载

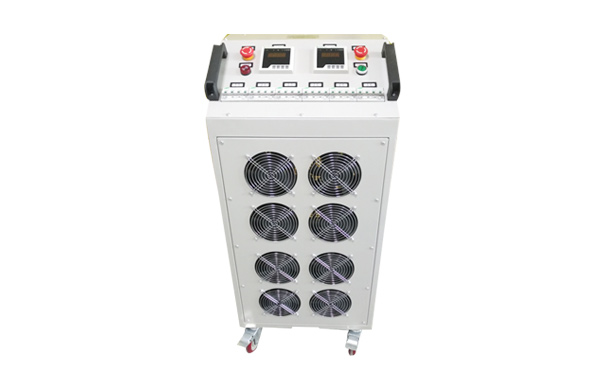

    • 双通道10KW直流充电桩测试负载

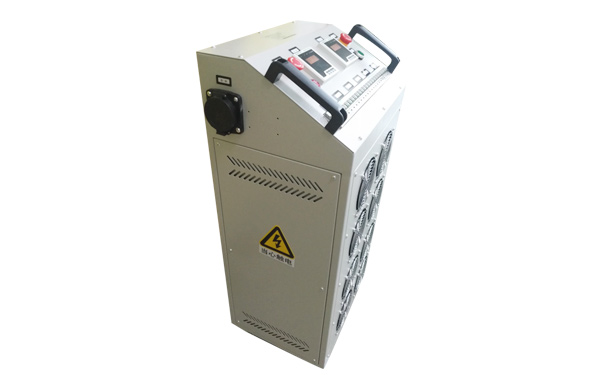

    • 双通道10KW直流充电桩测试负载

产品特点

1)本电阻箱配有2套标准的BMS模拟系统以及2套10KW电阻负载(DC200A国标枪座)

2)手枪电压值、双温度检测

3)充电控制导引测试装置,以及协议一致性测试

4)充电电压电流、充电状态实时监控并显示

5)模拟BMS对充电机的通信,报文、时序、通信速率、报错机制;

6)具备车辆控制导引电路模拟功能;

1、概述

建宏JH-RYF-B10KWD750-W3K电阻负载箱是一款专门用于电动汽车直流充电桩现场检测装置,主要应用于直流充电桩产品现场安装调试及功能验证,基于国标协议GBT 27930-2015开发,适用于非车载充电机生产厂家,可广泛应用于充电设施制造商、电力部门、各级计量单位对电动汽车直流充电桩 ,进行前期研发调试,出厂测试等。


2、使用条件

1) 环境温度:最高+45℃,最低-20℃

2) 相对湿度:10%~90%

3) 地面倾斜度≤3°

4) 耐震能力大于 8 级:水平≤0.4g,垂直≤0.2g

5) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染


3、参照标准

GB/T 20234.2-2015 电动汽车传导充电系统(第1部分:通用要求)

GB/T 20234.1-2015 电动汽车传导充电用连接装置(第1部分:通用要求)

GB/T 20234.2-2015 电动汽车传导充电用连接装置(第2部分:交流充电接口)

GB/T 20234.3-2015 电动汽车传导充电用连接装置(第3部分:直流充电接口)

GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议

NBT 33008.1-2013 电动汽车充电设备检验试验规范 第1部分:非车载充电机

NBT 33008.2-2013 电动汽车充电设备检验试验规范 第2部分:交流充电桩

QGDW 1591-2014 电动汽车非车载充电机检验技术规范

QGDW 1592-2014 电动汽车交流充电桩检验技术规范


4.技术参数

品名

充电桩测试负载箱

型号

JH-RYF-B10KWD750-W3K

枪座数量

2(DC200A国标枪 座)

检测对数

直流充电桩

工作电源

220VAC±10%

通信接口

USB

显示方式

数显表、面板标识

是否带上位机软件

工作温度

-20℃-50℃

产品尺寸

W500*L400*D1200

功率分档

两路分别为:2KW,3KW,5KW(共3档叠加使用)

保护功能

负载急停、过热声光报警

测试项目

大功率带载、报文翻译、模拟电池电压、 充电电压监测、故障响应、充电状态、通信状态、自动充电响应、绝缘故障模拟等。
